概述

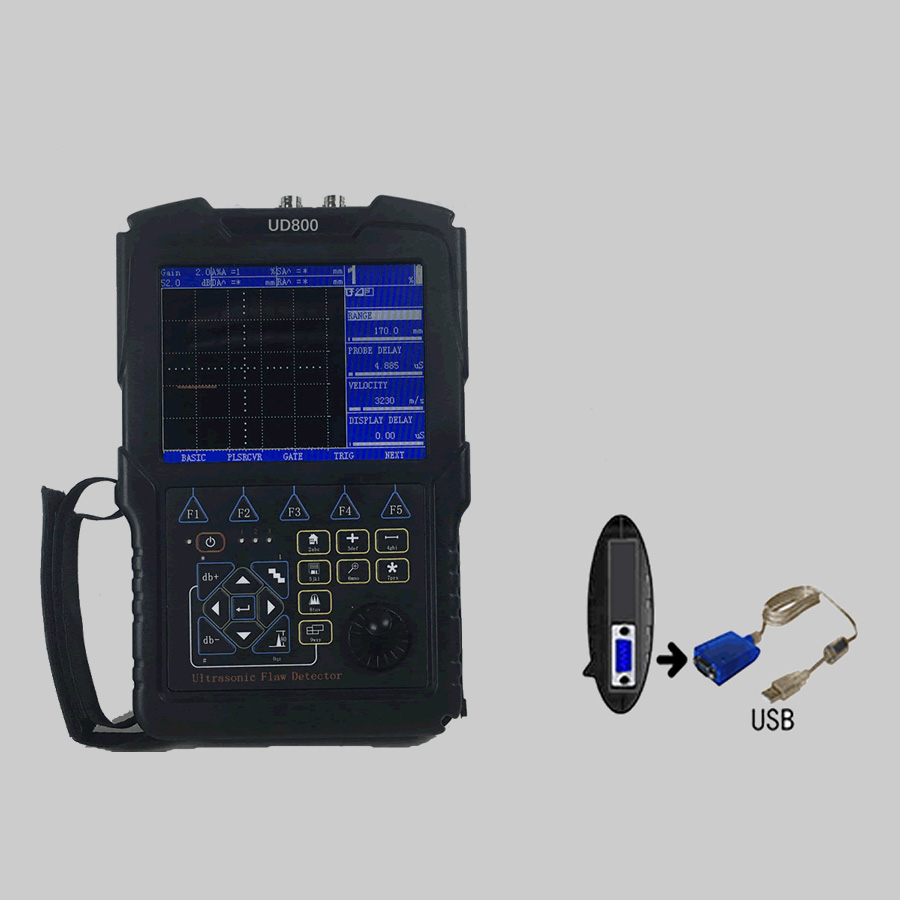

本仪器为通用型数字超声波探伤仪（以下简称探伤仪），它不仅可以应用于超声波探伤检测，同时也可作为测厚仪进行使用。它能够在数据库里存储A扫描，操作参数和各种各样的测厚数据。本探伤仪使用320×240高亮度液晶显示屏，具有中文、英文菜单，层次分明的菜单系统，简洁的键盘控制。探伤仪提供各种辅助工具，可在探伤过程对探伤结果进行评估、存储，并可对文件进行编辑、通讯、打印等。

性能特点

本仪器扩充了便携式探伤仪的性能和应用范围，它具有质量稳定性、便携性、耐用性和可靠性。

高分辨率彩色液晶显示器配有快速模拟实时测量系统提供波形的详细信息，高速屏幕刷新频率（高于70Hz）使缺陷回波实时展现，无遗漏。快捷的键盘，简单明了的菜单结构使人机交互更友好，仪器操作十分方便。各种输出接口使得应用范围更广，使用更灵活。国内外领先的软件技术，让仪器功能更加强大。

l 高分辨率（320×240）TFT彩色液晶显示屏，可在强光下清晰的显示图像，262144种颜色。

l 4种可供操作者选择的颜色配置及2种自定义颜色配置，适用于不同的光照条件和个人喜好；显示主题和亮度控制，可在任何光源下看清视图。8种A扫描曲线颜色、屏幕背景颜色选择，能减轻视觉疲劳；带颜色的闸门更容易识别和调节。

l 键盘：薄膜面板；防水、防尘、防油污、耐酸碱、密封性强； 微微凸起的按键，提供良好的触感； 根据统计学原理设计的薄膜按键位置。

l 常用参数项，单键直接控制（增益、增益步长、冻结、存储、闸门、展宽等）。

l 两个BNC Q9探头插座。

l USB-RS232接口，用于连接探伤仪与计算机。

l 两种供电方式：大容量5400mAh锂电池，无记忆效应、连续工作8小时以上，使用寿命长；220V交流电(配电源适配器) 。可一边对电池充电、同时供电给探伤仪工作，从而为时间、任务上的安排提供了极大的便利条件。

l 包括电池在内仅重1.8kg，可自由更换电池，方便在任何地方使用。

l 中、英文菜单，清晰明了的菜单系统方便操作。

l 单位：公制（mm）、英制（inch）。

l 报警方式：硬件驱动实时报警信号，可选：进波报警、失波报警、最小厚度报警、最大厚度报警。

l 报警信号：3路TTL（可选）、声光（声：蜂鸣器、光：发光二极管）报警。每路可单独设置报警条件，可满足各种应用条件，方便灵活。

l 具有宽度和电压连续可调的方波脉冲发生器，满足广泛应用。

l 0.2 MHz到20MHz可选频率范围与探头匹配以达到最佳性能。

l 4 种可选衰减设置（50Ω，75Ω，150Ω和500Ω），可获得最佳探头性能。

l 超过1000Hz脉冲重复频率，消除了虚像回波，实现了材料检测时长声波的清除。

l 增益步长功能带有6个可选步距，1个锁定步距，1个自定义步距。

l 两个独立的闸门，覆盖整个检测范围；可独立测量，也可关联测量。

l 冻结：7种方式冻结A扫描波形。可完全冻结A扫描，也可允许在A扫描冻结后进行动态时基显示。

l 展宽：将A或B闸门的宽度放大到整个波形显示区，用于快速观察波形的细节。

l 参考增益：打开参考增益可锁定探伤仪当前的灵敏度，使得增益调节时DAC曲线在屏幕上的位置保持不变；记录当前回波测量值，作为参考回波用于对缺陷回波进行比较测量。

l 脉冲表现形式：彩色。可选：空心、实心。射频显示用于反相及薄尺寸测量的应用。

l 探头校准：直声束（材料声速和探头延时）、斜声束（探头角度和探头前沿），自动校准使校准简单容易。

l 测值显示：4个测值显示区，1个放大显示区，可选择显示内容。

l 27种测量结果，可任意选择用于显示的测量值。

l 带有曲面修正的缺陷几何位置计算功能，能够在曲面探伤中自动地计算缺陷径向深度、弧面距离和缺陷声程。

l 回波彩色半跨距或者彩色坐标网格指示使得检测过程中回波位置指示清晰明了，简化使用者对回波波次的判断。

l 通过不同的颜色比较冻结参考波形和现场A扫描，方便对测试结果做出解释。

l DAC曲线：最多可记录16个点。最多10条附加的偏置曲线，可适用于国内外各种探伤标准；可对由于材料耦合差异或声束传播距离引起的衰减进行补偿和校正；根据增益、探测范围等参数的改变而自动调节DAC曲线位置，也可锁定灵敏度的同时保持DAC曲线位置不变；可建立、删除，并可随参数进行存储、调用。

l DAC/TCG曲线标定点可灵活标定，可修正，也可自由定义标定点。

l DAC标定点可选择由探伤仪自动捕捉，降低了斜探头标定时锁定最高回波的难度。

l 完善的DGS曲线功能，可智能生成指定类型的等效参考缺陷尺寸曲线，测量窄频探头到参考缺陷距离。ERS（等效参考缺陷尺寸）功能可自动计算测量门内任何回波的相应等效参考缺陷的直径。

l 采用超高速的信号处理技术，可实现厚度及全声程B扫描。厚度模式B扫描功能可以清晰的展现被测物体的腐蚀状态，全声程模式B扫描功能可以将缺陷在被测物体内的分布状况及当量进行直观显示。

l 最多500个快捷参数通道；包含所有的探伤仪设置项；可存储、调用、通讯、浏览； 配合快速地更换探头，免去繁琐的探伤仪调节过程； 可编辑参数设置的文本项：文件名称、文件头，（标题或说明文字）；英文输入。

l 最多可存储500套探伤报告；可存储、预览、通讯、打印；可编辑探伤报告的文本项：文件名称、文件头，（标题或说明文字）；英文输入。

l 最多可存储500个厚度数据库文件；每个数据库文件最多可记录10,000个厚度值；数据库文件分三种格式存储。厚度数据库带有字母数字定位标志，屏幕坐标文件格式化和注释功能。
