绝缘子探伤试块

JYZ-BXI和JYZ-G

立即在线咨询立即在线咨询下载产品技术手册/检测方案

JYZ-BXI和JYZ-G

获取报价

JYZ-BXI和BXII
绝缘子瓷套试块
JYZ-G
探头

JYZ-BXI和BXII

JYZ-BX试块技术要求:

1)试块材料为铝合金LY12,内部无缺陷,声速范围6350±50m/s

2)试块裂纹为环形等深槽,槽长30mm(弧长)宽度为0.4±0.02mm,深度5±0.02mm,孔径公差土0. 02mm

3)试块尺寸及缺陷位置尺寸公差±0.1mm

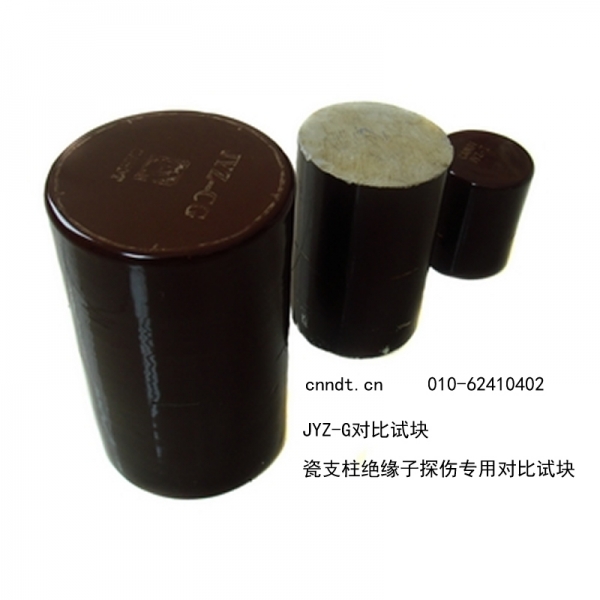

绝缘子瓷套试块


JYZ-G

用于支柱瓷绝缘子检测的参考试块是瓷模拟裂纹试块，简称JYZ-G试块，其形状和尺寸如图所示：

Φ120mm瓷柱模拟裂纹,声速≥6300m/s ,参考对比

技术要求：

1) 参考试块的材料为内部无缺陷的瓷柱，声速范围应不小于6300m/s。

2) 参考试块的裂纹为环形等深槽，槽宽1.5mm±0.05mm，槽长、槽深、公差为±0.05mm。

探头

序号	探头分类	探头晶片尺寸mm ×mm	探头弧面对应直径（mm）	适用工件外径	频率	适合间距（mm）	单价（元）
1	JYZ-1爬波探头	10 ×12×2	Φ100	＜Φ100	2.5P	＞15	600
2	爬波探头	10 ×12×2	Φ120	＞Φ100	2.5P	＞15	600
3	爬波探头	10 ×12×2	Φ140	＞Φ120	2.5P	＞15	600
4	爬波探头	10 ×12×2	Φ160	＞Φ140	2.5P	＞15	600
5	爬波探头	10 ×12×2	Φ180	＞Φ160	2.5P	＞15	600
6	爬波探头	10 ×12×2	Φ200	＞Φ180	2.5P	＞15	600
7	爬波探头	10 ×12×2	Φ220	＞Φ200	2.5P	＞15	600
8	爬波探头	10 ×12×2	Φ240	＞Φ220	2.5P	瓷套探伤专用	600
9	爬波探头	10 ×12×2	Φ260	＞Φ240	2.5P	瓷套探伤专用	600
10	爬波探头	10 ×12×2	Φ280	＞Φ260	2.5P	瓷套探伤专用	600
11	爬波探头	10 ×12×2	Φ300	＞Φ280	2.5P	瓷套探伤专用	600
12	爬波探头	10 ×12×2	Φ400	＞Φ300	2.5P	瓷套探伤专用	600
13	爬波探头	10 ×12×2	Φ500	＞Φ400	2.5P	瓷套探伤专用	600
14	爬波探头	10 ×12×2	Φ600	＞Φ500	2.5P	瓷套探伤专用	600
15	爬波探头	10 ×12×2	平面	＞Φ600	2.5P	瓷套探伤专用	600
16	JYZ-2爬波探头	8 ×10×2	Φ100	＜Φ100	2.5P	＞12	600
17	爬波探头	8 ×10×2	Φ120	＞Φ100	2.5P	＞12	600
18	爬波探头	8 ×10×2	Φ140	＞Φ120	2.5P	＞12	600
19	爬波探头	8 ×10×2	Φ160	＞Φ140	2.5P	＞12	600
20	爬波探头	8 ×10×2	Φ180	＞Φ160	2.5P	＞12	600
21	爬波探头	8 ×10×2	Φ200	＞Φ180	2.5P	＞12	600
22	爬波探头	8 ×10×2	Φ220	＞Φ200	2.5P	瓷套探伤专用	600
23	爬波探头	8 ×10×2	Φ240	＞Φ220	2.5P	瓷套探伤专用	600
24	爬波探头	8 ×10×2	Φ260	＞Φ240	2.5P	瓷套探伤专用	600
25	爬波探头	8 ×10×2	Φ280	＞Φ260	2.5P	瓷套探伤专用	600
26	爬波探头	8 ×10×2	Φ300	＞Φ280	2.5P	瓷套探伤专用	600
27	爬波探头	8 ×10×2	平面	＞Φ300	2.5P	瓷套探伤专用	600
28	JYZ-3爬波探头	6 ×10×2	Φ100	＜Φ100	2.5P	＞9	600
29	爬波探头	6 ×10×2	Φ120	＞Φ100	2.5P	＞9	600
30	爬波探头	6 ×10×2	Φ140	＞Φ120	2.5P	＞9	600
31	爬波探头	6 ×10×2	Φ160	＞Φ140	2.5P	＞9	600
32	爬波探头	6 ×10×2	Φ180	＞Φ160	2.5P	＞9	600
33	爬波探头	6 ×10×2	Φ200	＞Φ180	2.5P	＞9	600
34	爬波探头	6 ×10×2	Φ220	＞Φ200	2.5P	＞9	600
35	爬波探头	6 ×10×2	Φ240	＞Φ220	2.5P	＞9	600
36	爬波探头	6 ×10×2	平面	＞Φ180	2.5P	＞9	600
37	小角度纵波探头	8 ×10	Φ100 6°	＜Φ100	5P	＞12内部缺陷专用	600
38	小角度纵波探头	8 ×10	Φ120 6°	＞Φ100	5P	＞12内部缺陷专用	600
39	小角度纵波探头	8 ×10	Φ140 6°	＞Φ120	5P	＞12内部缺陷专用	600
40	小角度纵波探头	8 ×10	Φ160 6°	＞Φ140	5P	＞12内部缺陷专用	600
41	小角度纵波探头	8 ×10	Φ180 6°	＞Φ160	5P	＞12内部缺陷专用	600
42	小角度纵波探头	8 ×10	Φ200 6°	＞Φ180	5P	＞12内部缺陷专用	600
43	小角度纵波探头	8 ×10	Φ220 6°	＞Φ200	5P	＞12内部缺陷专用	600
44	小角度纵波探头	8 ×10	平面6°	＞Φ200	5P	＞12内部缺陷专用	600
45	小角度纵波探头	8 ×10	Φ180 8°	＞100	5P	＞12内部缺陷专用	600
46	小角度纵波探头	8 ×10	平面8°	＞Φ200	5P	＞12内部缺陷专用	600
47	双晶横波探头	8 ×10×2	Φ160	＞Φ140	5P	瓷套探伤专用	600
48	双晶横波探头	8 ×10×2	Φ180	＞Φ160	5P	瓷套探伤专用	600
49	双晶横波探头	8 ×10×2	Φ200	＞Φ180	5P	瓷套探伤专用	600
50	双晶横波探头	8 ×10×2	Φ220	＞Φ200	5P	瓷套探伤专用	600
51	双晶横波探头	8 ×10×2	Φ240	＞Φ220	5P	瓷套探伤专用	600
52	双晶横波探头	8 ×10×2	Φ260	＞Φ240	5P	瓷套探伤专用	600
53	双晶横波探头	8 ×10×2	Φ280	＞Φ260	5P	瓷套探伤专用	600
54	双晶横波探头	8 ×10×2	Φ300	＞Φ280	5P	瓷套探伤专用	600
55	双晶横波探头	8 ×10×2	Φ400	＞Φ300	5P	瓷套探伤专用	600
56	双晶横波探头	8 ×10×2	Φ500	＞Φ400	5P	瓷套探伤专用	600
57	双晶横波探头	8 ×10×2	Φ600	＞Φ500	5P	瓷套探伤专用	600
58	双晶横波探头	8 ×10×2	平面	＞600	5P	瓷套探伤专用	600
59	纵波直探头	Φ8-Φ10	平面		5P	声速测定用	200

序号	试块名称	型号	规格		单位	使用范围	单价
1	校准试块	JYZ-BXⅠ	360°旋转/带支架		块	支柱绝缘子专用	4860
2	校准试块	JYZ-BXⅡ	360°旋转/带支架		块	瓷套专用	4860
3	瓷柱对比试块	JYZ-G	Φ120瓷柱/声速≥6300m/s		块	参考对比	4860
1	瓷支柱绝缘子参考试块		＞Φ120-Φ130		块	外壁模拟裂纹	4860
2	瓷支柱绝缘子参考试块		＞Φ130-Φ140		块	外壁模拟裂纹	4860
3	瓷支柱绝缘子参考试块		＞Φ140-Φ150		块	外壁模拟裂纹	4860
4	瓷支柱绝缘子参考试块		＞Φ150-Φ160		块	外壁模拟裂纹	5860
5	瓷支柱绝缘子参考试块		＞Φ160-Φ170		块	外壁模拟裂纹	6860
6	瓷支柱绝缘子参考试块		＞Φ140-Φ160		块	内部缺陷	8860
1	瓷套参考试块		＞Φ160-Φ200		块	内外壁模拟裂纹	5860
2	瓷套参考试块		＞Φ200-Φ300		块	内外壁模拟裂纹	5860
3	瓷套参考试块		＞Φ300-Φ400		块	内外壁模拟裂纹	6860
4	瓷套参考试块		＞Φ400-Φ500		块	内外壁模拟裂纹	7860
1	探头连接线		Q9-C6或者其他接口		付		100
