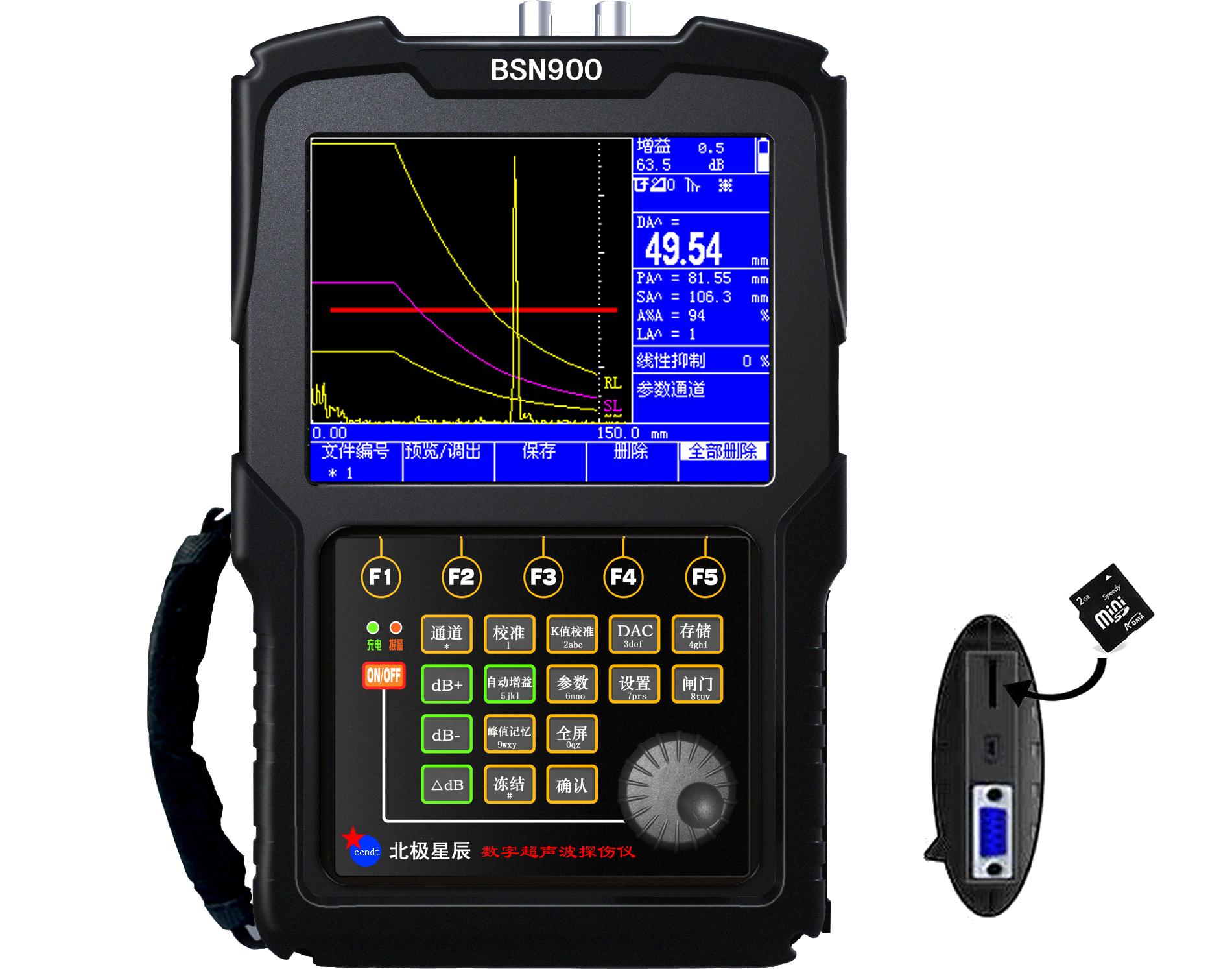

BSN900数字超声波探伤仪

通用型超声波探伤仪

BSN900数字超声波探伤仪

内置焊缝、铸锻件等探伤工艺，调出即可探伤。
无损、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。
WIFI、蓝牙，与计算机无线通讯
USB、RS232与计算机有线通讯
SD卡：可插32、64G内存卡
VGA连接显示器或投影仪。
应用于汽车、钢结构、压容器、电力、石化、压力管道、冶金、航天、铁路交通、机械、高校等领域。

立即在线咨询立即在线咨询下载产品技术手册/检测方案

BSN900数字超声波探伤仪

获取报价

概述
物理特性
功能
技术参数
功能对比
上位机软件
探伤案例
特点介绍（26个视频）
焊缝探伤（5个视频）
铸件探伤视频

概述

BSN900是一款功能齐全的超声波探伤仪，重量轻、易携带，适合检测。

内置焊缝、铸锻件等探伤工艺，调出即可探伤。能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。广泛应用于汽车、钢结构、压容器、电力、石化、压力管道、冶金、航天、铁路交通、机械、高校等领域.

物理特性

BSN系列型超声波探伤仪重量轻、易携带，几乎适用于任何检测应用。其主要物理特性如下：

全VGA分辨率透反显示屏，无论在室内光线还是直射的阳光下，都可显示明亮清晰的图像
4个拴系胸挂带的连接点
无需需使用工具即可打开侧边的接口盖
仪器侧面的迷你USB、VGA、RS232接口及可插拔存储卡的接口上带有密封的舱盖
用于持续稳固地放置仪器的皮套和支架
标准内置充电锂离子电池

功能


TCG曲线	DAC曲线	AVG曲线	AWS曲线



半跨距-坐标模式	半跨距-波形	波形对比	API-5UE



彩色B扫描	方波	TCG曲线	频谱等更多功能

技术参数

脉冲类型	负方波脉冲	分辨力	>32dB
发射脉冲电压	200V - 400V	灵敏度余量	≥65dB(Φ2×200mm）
脉冲前沿	<10 ns	数字抑制	（0～90）%，不影响线性与增益
脉冲宽度	30ns-1000ns	自动增益	自动将波形调至屏高的80%
阻抗匹配	50Ω 、75Ω 、200Ω 、400Ω四挡可调	检波方式	全检波、正检波、负检波、射频
噪声电平：	＜8%	工作方式	单晶探伤、双晶探伤、穿透探伤
采样频率/位数	400MHz/10bits	整机尺寸	230×150×45（mm）
采样深度	512	整机重量	1.0Kg（含电池）
等效输入噪声	<60nV/√Hz	显示屏尺寸	5.7"
信号带宽	0.5MHz-20MHz	显示屏分辨率	640×480
重复频率	10Hz-1000Hz	电源、电池	直流（DC9V/4A）
衰减器精度	＜ ±1dB/12dB	电源、电池	电池7.4V/5200mAh
增益范围/步进	120dB/0.1dB、1dB、2dB、6dB、12dB、24dB、自动；0.0dB档可锁定增益调节功能	续航时间	连续工作7小时以上（锂电池供电）
声速范围	（100-20000） m/s	接口	WIFI，蓝牙、USB2.0，VGA，OTG
动态范围	≥36dB	环境温度	(-20-70)℃（参考值）
垂直线性误差	≤2%	相对湿度	（20-95）%RH
水平线性误差	≤0.1%

功能对比

各型号探伤仪功能对比

项目	BSN900A	BSN900HF	BSN900Z	BSN900	BSN910	BSN920	BSN960
探伤范围（mm）	13750	13750	13750	13750	13750	13750	13750
探伤结果（个）	27	27	27	27	27	27	27
软通道数	500	500	500	500	500	500	500
存储波形数	500	500	500	500	500	500	500
连续记录时长	×	×	×	×	1000小时	×	1000小时
屏幕分辨率	320×240	320×240	320×240	320×240	320×240	640×480	640×480
英文输入法	○	○	○	○	○	○	○
内置探伤曲线	○	○	○	○	○	○	○
内置探伤标准	○	○	○	○	○	○	○
飞梭旋钮	○	○	○	○	○	○	○
回波包络	○	○	○	○	○	○	○
DAC	○	○	○	○	○	○	○
波形对比	○	○	○	○	○	○	○
半跨距	×	○	○	○	○	○	○
AVG(DGS)	×	○	○	○	○	○	○
近场DAC (双晶)	×	○	○	○	○	○	○
TCG(TVG)	×	×	○	○	○	○	○
厚度B扫描	×	×	×	○	○	○	○
彩色B扫描	×	×	×	○	○	○	○
通道上传下载	×	×	×	○	○	○	○
盘盘拷贝	×	×	×	○	○	○	○
裂纹测高	×	×	×	○	○	○	○
方波	×	×	×	○	○	○	○
斜探头双孔法校准	×	×	×	○	○	○	○
AWS+API5ue	×	×	×	×	○	○	○
DAC增益表	×	×	×	×	×	○	○
SD卡	×	×	×	○	○	○	○
迷你USB接口	×	×	×	○	○	○	○
VGA接口	×	×	×	×	×	○	○
WIFI	×	×	×	×	×	○	○
蓝牙	×	×	×	×	×	○	○

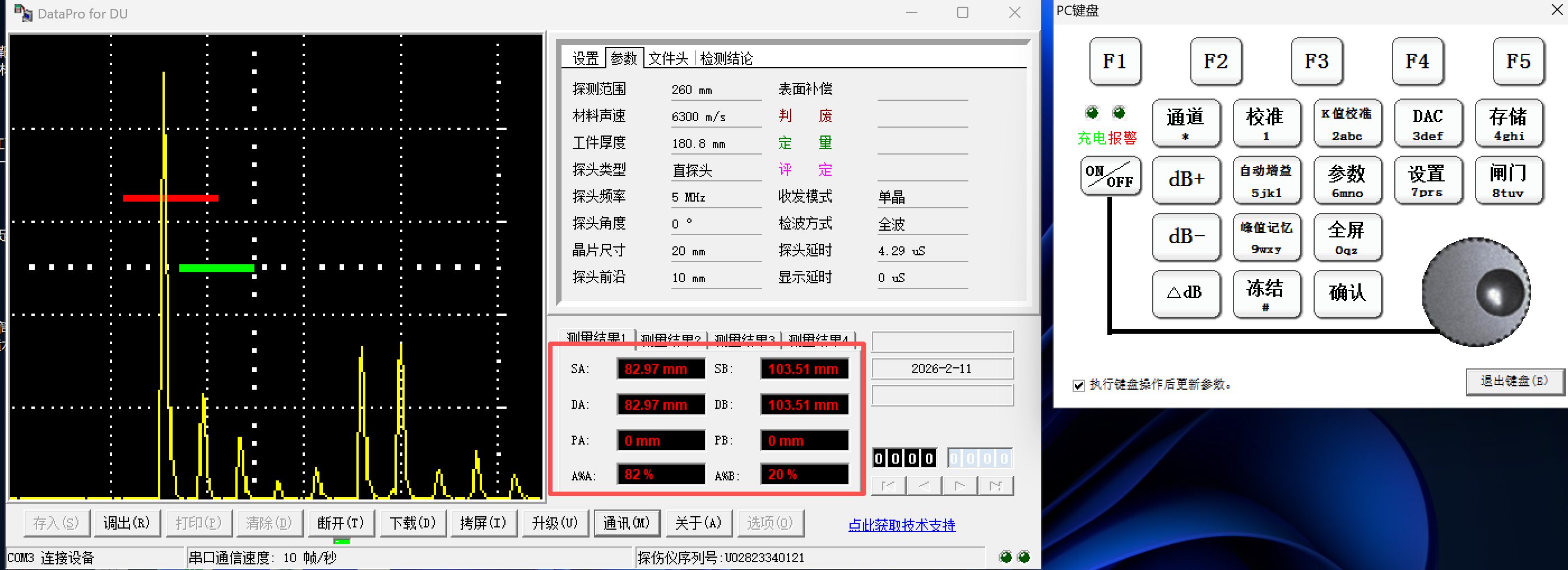

上位机软件


注：SA、DA等非实时显示

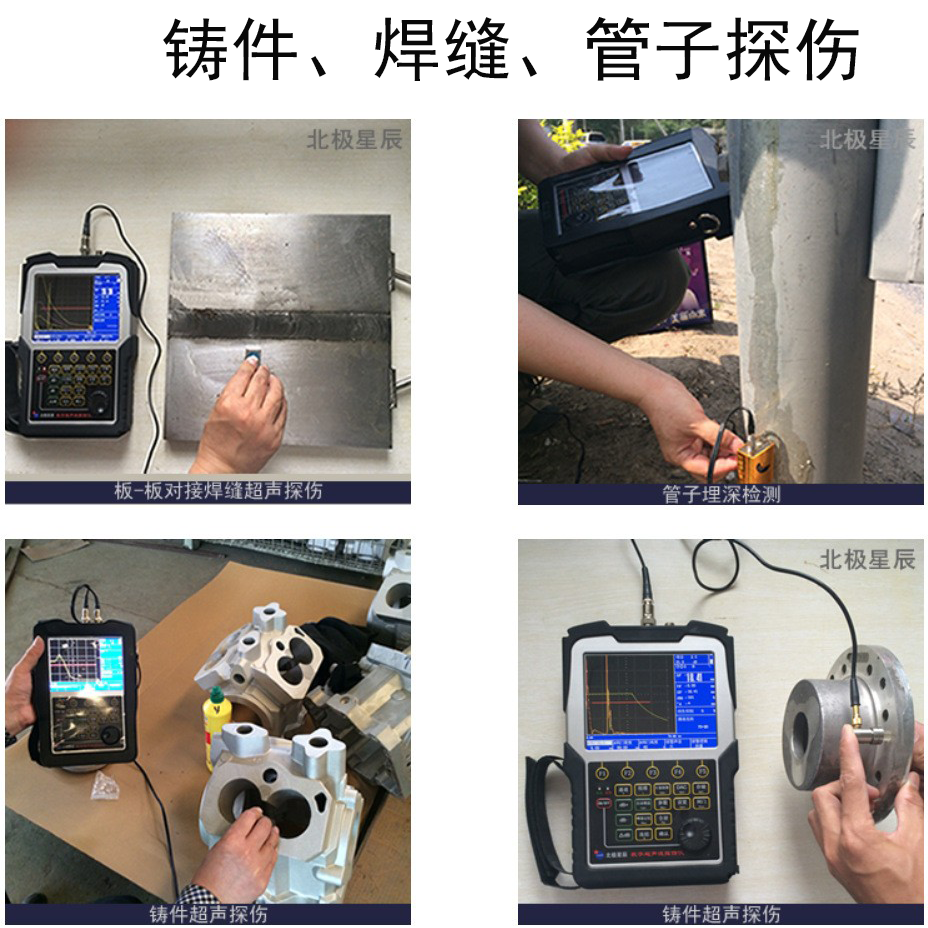

探伤案例


探伤对接焊缝、铸件、管子

特点介绍（26个视频）



BSN900超声波探伤仪特点1	BSN900超声波探伤仪特点2	BSN900超声波探伤仪特点3


BSN900超声波探伤仪特点4	BSN900超声波探伤仪：特点5+特点6	BSN900超声波探伤仪特点7


BSN900超声波探伤仪特点8	BSN900超声波探伤仪特点9	BSN900超声波探伤仪特点10


BSN900超声波探伤仪特点11	BSN900超声波探伤仪特点12	BSN900超声波探伤仪特点13


BSN900超声波探伤仪特点14	BSN900超声波探伤仪特点15	BSN900超声波探伤仪特点16


BSN900超声波探伤仪特点17	BSN900超声波探伤仪特点18	BSN900超声波探伤仪特点19


BSN900超声波探伤仪特点20	BSN900超声波探伤仪特点21	BSN900超声波探伤仪特点22


BSN900超声波探伤仪特点23	BSN900超声波探伤仪特点24	BSN900超声波探伤仪特点25


BSN900超声波探伤仪特点26

BSN900超声波探伤仪26个特点

编号	内容	是否特有	有此特点的产品型号
特点1	内置多种专家探伤方案，调出即用,初学者也可以熟练操作	特有	BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点2	内置多种探伤标准		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点3	探伤软件丰富 ●DAC： ●TCG： ●AVG(DGS)： ●半跨距,直接显示回波次数,无需计算 ●彩色B扫描：清晰显示缺陷纵截面形状		参考对比表
特点4	27种测量结果：真正高端探伤仪的象征	特有	BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点5	运行速度快，主要体现在以下4个方面： ●硬采样频率为160MHZ ●重复发射频率：10-1000HZ ●刷新频率大于100HZ，屏幕无拖影，探伤不漏检		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点6	探伤精度高缺陷定位、定量准确，探伤精度指标如下： ●水平线性误差 ≤0.1% (定位精度) ●垂直线性误差 ≤2.5% (缺陷定量精度) ●探伤灵敏度余量 ≥65dB (检出最小缺陷的能力)		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960

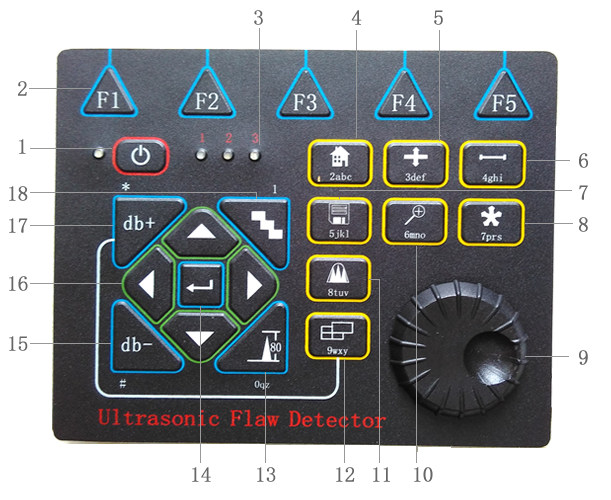

特点7	“顺序式键盘”及“快捷键”，让操作得心应手，飞梭旋钮让操作如飞，进一步简化了操作步骤		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点8	报警方式：声光报警闸门报警进波报警失波报警曲线报警 DAC报警 AVG报警		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点9	探头接口：双通道探头线连接任一接口均可不必耽心插错接口特殊情况下，如果您需要两个人同时使用同一台探伤仪分别探伤，则分别显示测量数据，分别报警		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点10	智能化程度高自动校准 φ值计算自由切换三种标尺（深度d、水平p、距离s）自动增益峰值记忆回波包络		BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点11	存储容量大 ●1000个探伤通道存储多个探伤工艺或探伤标准 ●10万个波形		BSN900、BSN910、BSN920、BSN960
特点12	全息存储调出存储的波形，移动闸门可进一步分析缺陷	特有	BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点13	通讯接口： 1.连接计算机USB接口、自动生成探伤报告 2. SD卡让存储空间任意扩展		BSN900、BSN910、BSN920、BSN960
特点14	电池续航时间长 ●连续工作7-10个小时 ●可以边充电边工作 ●可使用独立座充给锂电池充电		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点15	屏幕显示 ●5.7英寸大屏幕、亮度高，无视角限制 ●满足了光线极强和极暗环境中探伤的需求		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点16	体积小、重量轻，便于携带，重量只有1公斤		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点17	远程诊断或升级可以远程诊断超声波探伤仪可以远程升级超声波探伤仪的功能		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点18	探伤报告“在线或离线”均可自动生成探伤仪连接计算机生成报告称之为在线生成报告根据SD卡中的文件生成报告称之为离线生成报告		BSN900、BSN910、BSN920、BSN960
特点19	数据交互功能 “探伤仪与探伤仪”、“探伤仪与计算机” 之间通过SD卡，可自由交互转存数据 1.探伤仪内的通道、波形、录像文件可以通过SD卡在探伤仪或计算机间自由转存。 2.主机和探头的一致性较强时，“通道文件”可自由共享使用。 3.可将通道文件、波形文件拷贝至计算机硬盘保存 4.每台探伤仪可浏览（读取）其它探伤仪内的任意通道、波形、录像文件	特有	BSN900、BSN910、BSN920、BSN960
特点20	彩屏拷贝，更适合课件和报告的制作		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点21	波形对比充分体现了超声探伤的真谛让超声探伤更容易具体位置探伤的最简易方法	特有	BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点22	可记录与多倍速回放	特有	BSN910、BSN920、BSN960
特点23	参考增益可在DAC曲线不动的情况下升高或降低波形		BSN900、BSN910、BSN920、BSN960
特点24	文件管理，文件名称：由英文、数字及特殊符号组成，让文件查询更方便		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960
特点25	选配功能 ●双孔法校准让校准更方便 ●增益值可自动调至屏高的10-90% ●AWS：美国焊接协会标准工具 ●裂纹测高：满足特殊情况下裂纹高度检测要求		BSN900、BSN910、BSN920、BSN960
特点26	虚拟键盘（选配）更适合探伤培训更适合远程探伤监控		BSN900A、BSN900A+、BSN900HF、BSN900Z、BSN900、BSN910、BSN920、BSN960

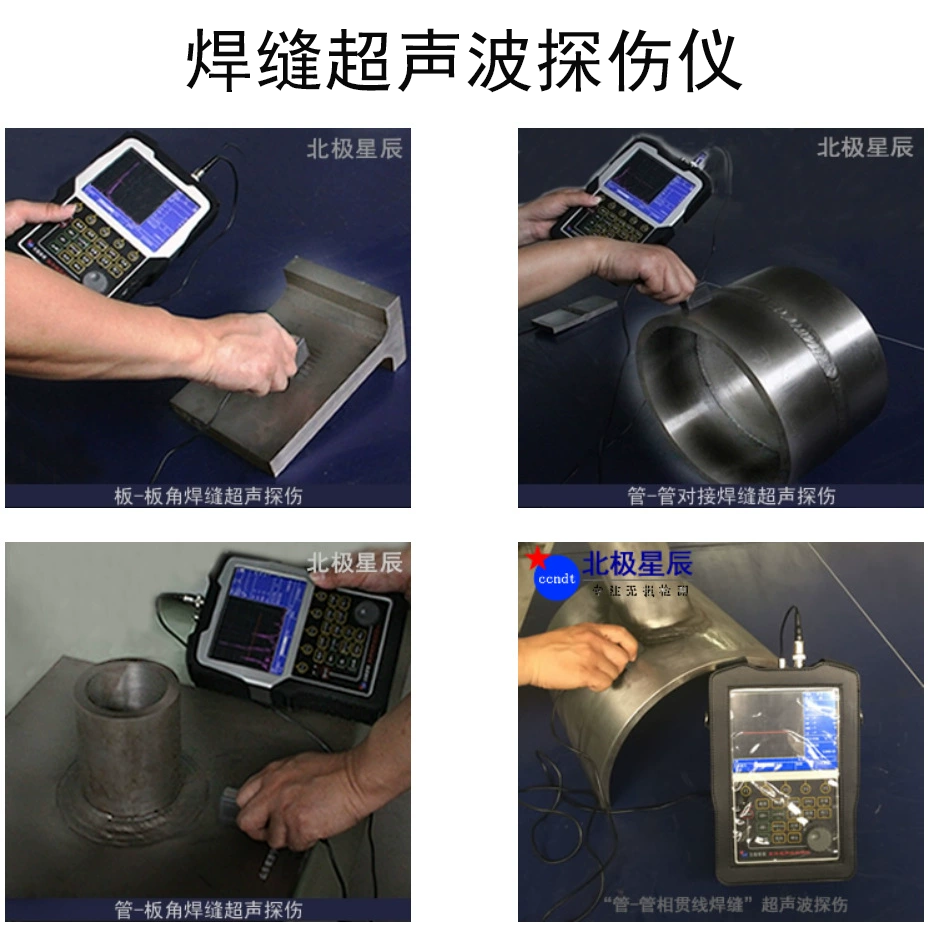

焊缝探伤（5个视频）

焊缝超声探伤录像

BSN900超声波探伤仪探伤焊缝的步骤


探伤准备工作	斜探头的校准


制作DAC曲线	焊缝超声波探伤


生成焊缝探伤报告

铸件探伤视频


探伤对接焊缝、铸件、管子
